تعمیرات چراغ  ال ای دی

نورو روشنایی
آشنایی و کار با ال ای دی خطی مشاهده در قالب PDF چاپ فرستادن به ایمیل



لازم دیدم در مورد انتخاب و طریقه کاربرد ال ای دی خطی توضیحاتی بدهم.

(این صفحه به تدریج کامل تر می شود)





1- آشنایی با ال ای دی خطی(شاخه ای) :

الیدی های خطی نوارهای المینیومی یکمتری به عرض 12میلیمتر هستند، که 72 یا 144 عدد اسمدی روی آن نصب شده اسن. هر سه اسمدی با یک مقاومت سری شده و بابرق 12ولت روشن می شود.

جریان مصرفی الیدی های خطی بسته به نوع آن، از 0.8 آمپر تا 2.5 آمپر متغیر است.

توان نوری آنها بین 700 تا 1500 لومن می باشد.







2- انتخاب ال ای دی شاخه ای:

الف- متناسب با نور مورد نیازتان الیدی خطی را انتخاب کنید، آمپر بالا همیشه انتخاب مناسب نیست چون هزینه تغذیه و هیتسینک شما افزایش پیدا می کند.

ب- وقتی آمپر یک اسمدی(5630 یا 4014 یا...) 1.5 برابر شود به این معنا نیست که نورش هم 1.5 برابر شده، بلکه نورش 20تا30 درصد افزایش پیدا می کند.

ج- پس بهتر است برای هر چیپ آمپر متوسطش انتخاب شود. دراینصورت در قیمت اداپتورهم صرفه جویی خواهدشد.

بعنوان مثال چیپ 4014 با آمپر 1.3 ، نورش مقداری از 2.2 آمپری کمتر است و گرمایش خیلی کمتر باطول عمر بیشتر.

د- چیپ های بلندتر (مثل 5630 یا 7020) استحکام بیشتری روی برد دارند، یعنی قطعی اتصالشان کمتر است.







3- نصب ال ای دی شاخه ای:

الف- حتما الیدی خطی را داخل هیتسینک مناسب قرار دهید.

ب- خطی های با جریان بیشتر از 1.5 آمپر نیاز به هیتسینک سنگین تر دارتد.

ج- اگر نمی توانید از هیتسینک استفاده کنید، جریان را کم کنید.(بند3 را ببینید)







4- روشن کردن الیدی خطی با اداپتور:

الف- مجموع جریان خطی هارا حساب کنید و آداپتوری با جریان 25درصد بیشتر انتخاب کنید.

ب- از اتصال اسمدی ها بصورت پشت سرهم اجتناب کنید، بلکه هر اسمدی را مستقیما به کابل تغذیه متصل کنید.

توضیح: وقتی برق شاخه دوم را از انتهای شاخه اول میگیرید، جریان عبوری از شاخه اول دوبرابر می شود، واگر مثلا 5 شاخه را از انتهای شاخه اول بگیرید جریانش 5برابر می شود و مس نازک رو پیسبی آن شاخه صدمه می بیند.

ج- الیدی های خطی با جریان بیشتر از 1.5 امپر خیلی گرم می شوند و عمرمفیدشان کم میشود.

بهتر است توسط پتانسیومتری که پشت آداپتورهای صنعتی هست] ولتاژ را پایین بیاورید تا جریان کمتر شود.

در اینصورت عمر آداپتورهم بیشتر می شود.

د- اگر اداپتور 24ولت موجود دارید، دو تکه مساوی از یکنوع خطی را باهم سری کنید و با آداپتور روشن کنید.

توضیح: برای سری کردن، مثبت اولی را به منفی دومی وصل کنید.





5--روشن کردن الیدی خطی با باطری 12ولت خودرو:

الف- ابتدا آمپر مصرفی شاخه یکمتری را از فروشنده بپرسید.

ب- اگر تکه کوچکتر از یکمتر را روشن می کنید، به همان نسبت امپر مصرفی شما کمتر خواهد بود.

ج- برای هر آمپر مصرفی ، مقاومت را از جدول زیر انتخاب کنید:

تذکر: وات مقاومت را بیشتر بگیرید بهتراست. مقاومت با توان بالاتر به این معنی نیست که مصرف بالاتری دارد، بلکه فقط توانایی دفع حرارت بهتری خواهد داشت.

د- اگر می خواهید راندمان بهتر و گرمای کمتری ایجاد شود،  اندازه مقاومت را کمی بزرگتر انتخاب کنید.

آمپر مصرفی اندازه مقاومت وات مقاومت
0.1 آمپر 15 اهم 1/4 وات
0.2 امپر 8.2 اهم 1/2وات
0.4 آمپر 3.9 اهم یکوات
0.6 آمپر 2.7 اهم دو وات
0.8 آمپر 1.8یا2.2 اهم دو وات
یک امپر 1.5 اهم 3 وات
1.3 آمپر 1.2 اهم 3 یا 5وات
1.5 آمپر یک اهم 5 وات
1.8 آمپر دومقاومت 1.5اهم موازی هرکدام 3 وات
2.5 آمپر دومقاومت 1.2 اهم موازی هرکدام 3 وات







6- روشن کردن الیدی خطی با باطری 24ولت:

الف- همانند شرحی که برای باطری 12ولت گفته شده، امپر مصرفی اسمدی را پیداکنید.

ب- دوتکه مساوی از اسمدی را باهم سری کنید.

ج- از جدول زیر مقاومت را انتخاب نمایید:

آمپر مصرفی اندازه مقاومت وات مقاومت
0.1 آمپر 33 اهم 1/2 وات
0.2 امپر 15 اهم یکوات
0.4 آمپر 8.2 اهم دو وات
0.6 آمپر 5.6 اهم 3 یا 5 وات
0.8 آمپر 3.9 اهم 5 وات
یک امپر 3.3 اهم 5 وات
1.3 آمپر 2.7 اهم 10 وات
1.5 آمپر 2.2 اهم 10 وات
1.8 آمپر 1.8 اهم 10 وات
2.5 آمپر دومقاومت 2.7 اهم موازی هرکدام 5 وات











آخرین بروز رسانی در یکشنبه, 21 آبان 1396 ساعت 10:58

چراغ چمنی مشاهده در قالب PDF چاپ فرستادن به ایمیل

چراغ بندانگشتی یکوات پایه دار:

چراغ یکوات انگشتی

قطر 3سانت ، طول 6سانت

تکفروشی  تومان











کد 870: چمنی سه وات و 5وات

قاب گرد

قطر بالا 7.5 سانت ، طول 9سانت

تکفروشی  65000 تومان









کد 875: چمنی 7وات

چمنی

قطر 8.5 و ارتفاع 8.5 سانت

همراه با پیسبی7وات و لنز یکپارچه.

تکفروشی 68000 تومان

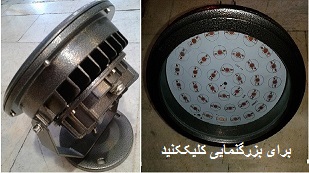

کد 872 - قاب گرد چکشی درایور پشت :

قاب پروژکتور گرد



رنگ چکشی ، درایور پشت

قیمت های تکفروشی:

10 وات تکفروشی

20 وات

30 وات ،

40 وات

50 وات

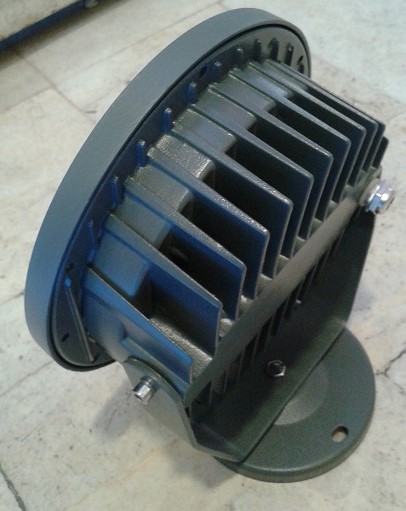

کد 873 - قاب گرد ، درایور داخل:

فریم ال ای دی گرد

درایور داخل ، با پیسیبی

قیمت های تکفروشی:

12 وات ،

18 وات ،

24 وات ،









کد 874 - فریم گرد درایور پشت:

فریم ال ای دی گرد



قیمت های تکفروشی:

9 وات باپیسبی ،

12 وات باپیسیبی











جت لایت

جت لایت



فریم جت لایت 5-10 وات ، قطر 7سانت، طول 11سانت ، تکفروشی 105.000 تومان

10وات ، قطر 7سانت، طول 13سانت، تکفروشی 130.000 تومان

10 وات با پرتاب بالای 20متر، قطر 6سانت، طول 17سانت

تکفزوشی 145.000 تومان







آخرین بروز رسانی در شنبه, 21 مهر 1397 ساعت 12:34

درایور با ورودی 24-12ولت (باطری) مشاهده در قالب PDF چاپ فرستادن به ایمیل





آخرین بروز رسانی در چهارشنبه, 08 فروردین 1397 ساعت 10:50

درایور ال ای دی-اس ام دی مشاهده در قالب PDF چاپ فرستادن به ایمیل



درایور برای روشن کردن  High Power LED  یا SMD ( ال ای دی اس ام دی )  10وات تا 100 وات






درایور برای SMD ال ای دی 10وات تا 100 وات:

مشخصات نوع سازنده قیمت توضیحات
درایور 10 وات برد QH

درایور

درایور 10 وات آیپی

درایور 20 وات برد دارک
27-37v/570mA
درایور 20 وات برد QH
600 mA
درایور 20 وات قابدار QH فقط تعداد
درایور 30وات برد دارک
درایور 30وات
درایور 30وات برد QH
درایور
درایور 30وات قابدار QH فقط تعداد

درایور

برای cob کری 1820 و 2530

درایور 30وات آیپی

برای کری 1820 و 2520
درایور 40 وات قابدار

برای cob کری 2530)
درایور 50 وات برد دارک
درایور
درایور 50 وات برد QH
درایور
درایور 50 وات قابدار
درایور 50 وات آیپی


درایور 70 وات آیپی QH
1800mA
درایور 100 وات ایپی
3000 mA



درایور برای الیدی کری 10وات







درایور پاور ال ای دی یکوات و سه وات

درایور اس ام دی 10وات تا 100 وات

درایور با ورودی 24-12 ولت (باطری)







آخرین بروز رسانی در یکشنبه, 15 مهر 1397 ساعت 14:29

لنز و رفلکتور خیابانی مشاهده در قالب PDF چاپ فرستادن به ایمیل





لنز خیابانی یکوات:

لنز خیابانی لوبیایی

چسبی لوبیایی (تصویر 2و3) : تکفروشی

چسبی پیچ خور(تصویر1): تکفروشی










لنز و پیسبی خیابانی 28 وات و 30 وات :


لنز 28وات

تکفروشی ..... تومان








صفحه مشبک 30تایی با پیسیبی:

لنز خیابانی 30وات



صفحه مشبک آلمینیومی برای 30 عدد لنز خیابانی لوبیایی، با صفحه مشبک نگاهدار لنزها.

ابعاد 30*9 سانت ، ایعاد پیسیبی 26*6.5 سانت









لنز محدب خیابانی گرد و بیضی :

لنز گرد قطر 95میلیمتر

بیضی 85*105 میلیمتر

با واشر لاستیکی

لنز خیابانی

لنز خیابانی









لنز محدب خیابانی قطر 65:

لنز خیابانی

تکفروشی ... تومان









رفلکتور خیابانی 14وات با پی سی بی



رفلکتور خیابانی

ابعاد 28*6 سانت ،

قیمت با پیسیبی تومان





* رفلکتور خیابانی: قطر 58

رفلکتور خیابانی

تکفروشی  تومان





آخرین بروز رسانی در یکشنبه, 15 مهر 1397 ساعت 14:42
